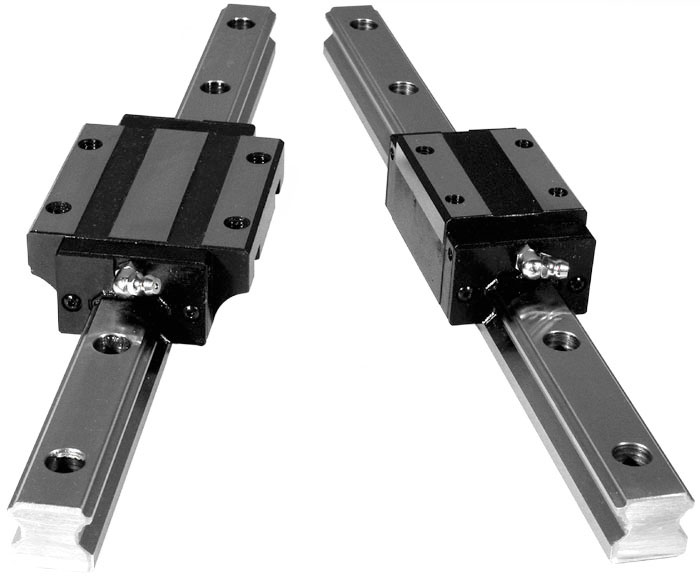

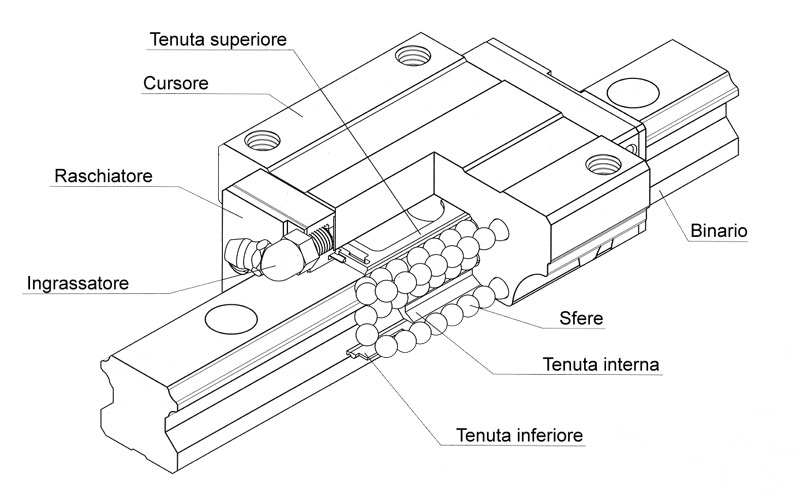

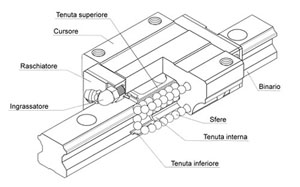

• Le guide lineari a quattro ricircoli di sfere serie MTP, sono autoallineanti e realizzate su piste ad arco circolare.

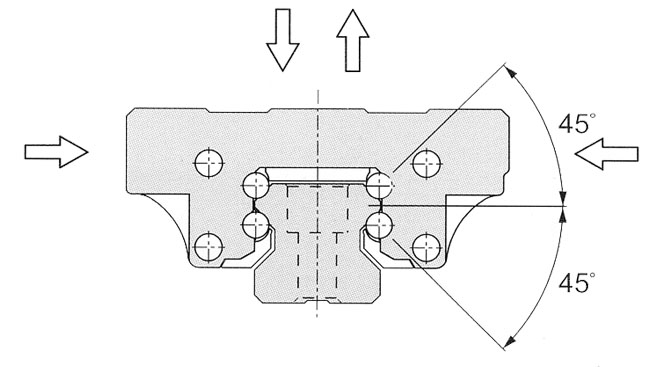

• La disposizione a 45° degli angoli di contatto permette al cursore di resistere in egual misura indipendentemente dalla direzione del carico.

• Il nuovo restyling, ha previsto materiali sintetici di ultima generazione, così che ambienti con temperature sino a 100°c non risultino più essere un problema di difficile soluzione, come in passato.

• I bassissimi coefficienti d'attrito permettono velocità sino a 3m/s e le possibilità di combinazioni fra raschiatori, tenute ed ingrassatori sono molteplici.

Click per ingrandire



Click per ingrandire

• I cursori, benché a circuito chiuso, vengono forniti con una falsaguida, al fine di evitare la fuoriuscita delle sfere in caso di caduta o urto accidentale dello stesso.

• Estraendo la parte centrale (fermo), la fuoriuscita della falsaguida sarà facilissima.



 Sistema di protezione dei cursori

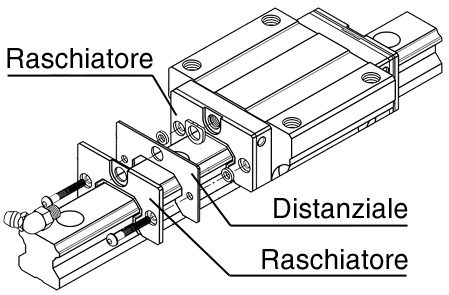

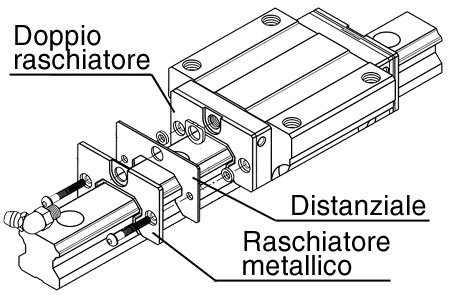

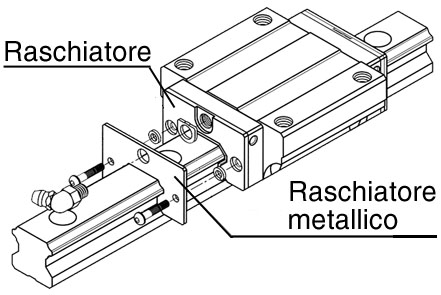

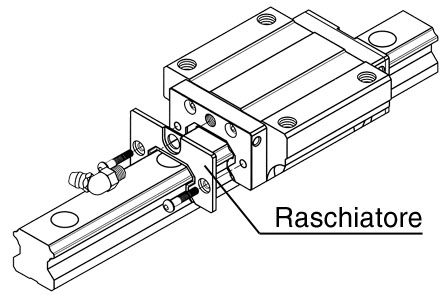

La tabella sottostante indica lo spessore globale da addizionare alla quota "L" (vedi EA/LEA  -  ER/LER) in funzione del sistema di protezione desiderato

Modello GI (fig. 2) VE (fig. 3) RO (fig. 4)
MTP 15 5.2 7 12.2
MTP 20 6 5.4 11.4
MTP 25 6 5.4 11.4
MTP 30 7.6 7 14.6
MTP 35 7.2 7.8 15
MTP 45 7.2 7.8 15
Fig. 1 (Standard) Fig. 2 (Mod. GI)

Click per ingrandire



Click per ingrandire



Fig. 3 (Mod. VE) Fig. 4 (Mod. RO)

Click per ingrandire

Click per ingrandire

Denominazione e decodifica

Composizione sigla cursore

MTP 25 EA   P1  C5 / --

MTP 25 EA Modello e taglia
P1 Precarico medio
C5 Precisione industriale
-- --   raschiatori normali
GI  doppi raschiatori normali
VE  raschiatori + raschiatori metallici
RO doppi raschiatori + raschiatori metallici
AA  autolubrificanti
Composizione sigla binario

MTP 25  1978  N  (29  -  30) / --

MTP 25 Modello e taglia
1978 Lunghezza binario (± 1 mm.)
N Precisione industriale
29 Dal 1° foro
30 Dall'ultimo foro
-- --   binario normale
ST  binario filettato
